产品描述:
■光学系统:无限远色差校正光学系统(CSIS),像质更好,分辨率更高,观察更舒适。
■目镜:高眼点、超宽视野PL10x/22mm,观察空间并可加装用于测量的各类测微尺。
■物镜:无限远平场消色差超长工作距专业金相物镜,无盖玻片设计。
■观察筒:视度可调节,45°倾斜,进行摄像,对观察图像进行采集和保存,配置电脑和专业软件实现图像分析。
■调焦机构:低手位粗微调同轴调焦机构,带有粗调松紧调节装置,粗调每转行程38mm,微调精度0.002mm。
■照明系统:带可变光阑和中心可调视场光阑的反射式柯拉照明器,自适应90V-240V宽电压,12V50W进口卤素灯。
■载物台:可加装同轴低手位调节移动尺及载物台延伸板,拓展应用空间,满足不同需求客户的使用。
技术参数:
|
| MS900 |
光学系统 | 无限远系统 | ● |
超大视野目镜 | EW10×/22 | ● |
EW10×/20,十字分划目镜 | ● |
EW15×/16 | ○ |
EW20×/12 | ○ |
无穷远长工作距离 平场消色差物镜 | 5X/0.10/∞/0 LWD 20.7mm | ● |
10X/0.25/∞/0 LWD 10mm | ● |
20X/0.4/∞/0 LWD 5mm | ● |
50X/0.75/∞/0 LWD 1.3mm | ● |
100X/0.9/∞/0 LWD 0.7mm | ● |
观察头 | 铰链式双目观察头,30°倾斜,瞳距48-75mm | ● |
柯勒照明 | 12V/50W卤素灯,中心、亮度连续可调 | ● |
起偏镜、检偏镜 | ● |
微分干涉 | ○ |
内置式绿、蓝、黄、灰滤色片和磨砂玻璃 | ● |
调焦系统 | 粗微动同轴调焦,微调格值2μm,粗动松紧调节,移动范围向上1mm,向下7mm | ● |
转换器 | 内向式五孔转换器 Backward quintuple nosepiece | ● |
载物台 | 矩形双层活动平台 226×178mm,移动范围40mm×40mm | ● |
小平台:Φ16,Φ40,水滴形 | ● |
附件 | 压平机 | ○ |
摄影附件 | ○ |
物镜测微尺 | ○ |
灯室调校物镜 | ○ |
注:●标准配置,○选购配置
系统组合

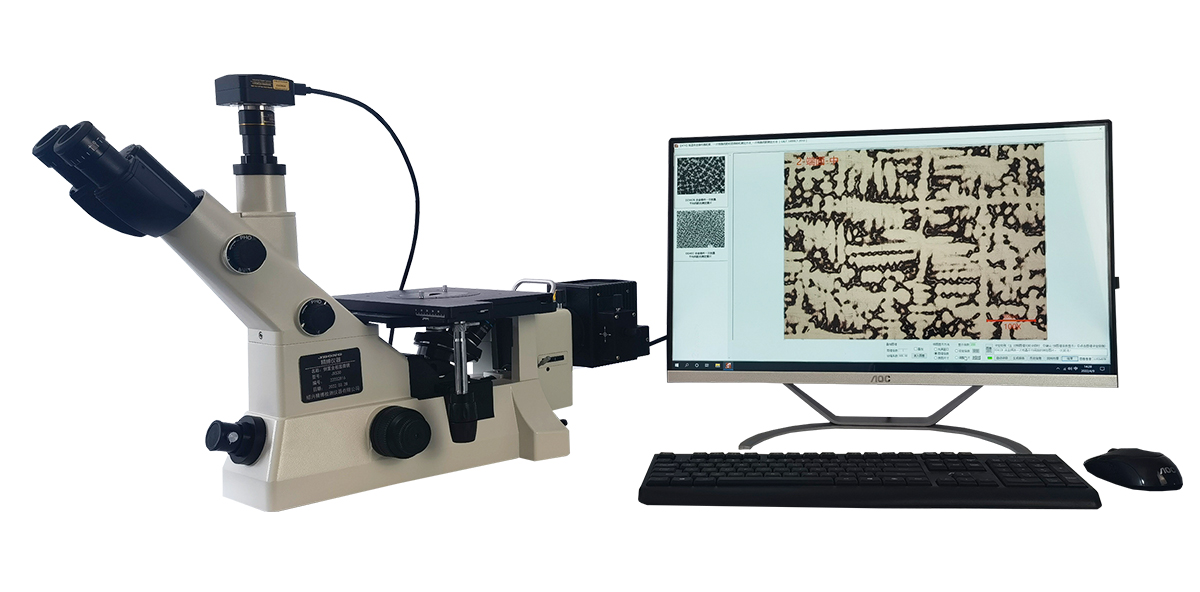

电脑型金相显微镜(MS-900E): 1、金相显微镜(MS-900) 2、适配镜 3、摄像器(USB2.0高清500万工业数码相机 4 、金相分析软件 5、计算机 6、打印机(激光或喷墨可选)
2024版金相图像分析软件系统
概述:
2024版金相图像分析软件系统,是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求,提高产品合格率,助力各实验室检验水平的提升,我们搜集各行业专家老师的需求意见,开发本套2020版金相图像分析软件系统。
软件系统内包含了150个类别约700个常用子模块,基本上覆盖了常用的金相标准,适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别,满足行业检测要求。
鉴于新材料和进口牌号材料的不断增加,对于软件中尚未录入的材料及评定标准,可以度身定制和录入。
特性:

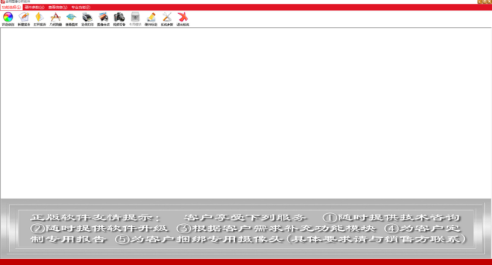

软件安装更直观简洁
全新的软件安装、注册、标定引导模式,简单明了,通过默认提示即可完成。
正版软件保证体系
软件安装完成后,首先进行正版软件激活,其次进行电脑硬件ID注册,从而保证客户正版权益。
需求标准可定制
标准检测模块外,可根据客户需求,特殊定制检测模块,如:企业标准、特殊行业标准等。
报告模板可修改
可为不同企业量身定做报告模板。
正版软件可升级
依据国家标准化委员会标准推行时间,进行软件免费升级。
适用电脑系统广
本软件可在Windows 7、Windows10 下安装运行。
最新的金相软件标准:---部分摘选
GB/T 6394-2017晶粒度测量评级(晶界提取,晶界重建、单相、双相、晶粒度测量、评级)
GB/T 10561-2005/ISO 4967:1998钢中非金属夹杂物含量的测定
GB/T 7216-2009灰铸铁:石墨分布形状、石墨长度、珠光体数量、碳化物数量等
GB/T 9441-2009球墨铸铁:球化率、石墨大小、珠光体数量、碳化物数量等
GB/T 26656-2011蠕墨铸铁:石墨形态、蠕化率、珠光体数量、磷共晶数量、碳化物数量等
GB/T 18254-2016高碳铬轴承钢金相检验
GB/T 34891-2017滚动轴承_高碳铬轴承钢零件热处理技术条件
GB/T 1499.2-2018钢筋混凝土用钢第2部分:热轧带肋钢筋
GB/T 1299-2014工模具钢
GB/T 3246.1-2012变形铝及铝合金制品组织检验方法_第1部分_显微组织检验方法
GB/T 13925-2010铸造高锰钢:未溶碳化物的级别、析出碳化物的级别、过热碳化物的级别
JB/T 7946-2017铸造铝合金金相
JB/T 1255-2014滚动轴承_高碳铬轴承钢零件热处理技术条件
JB/T 9986-2013工具热处理金相检验
QC/T 262-1999汽车渗碳齿轮金相检验:马氏体针长、碳化物、奥氏体评级、奥氏体含量
QC/T 502-1999汽车感应淬火零件金相检验
QC/T 553-2008汽车发动机铸造铝活塞 金相检验
TB/T2942.2-2018机车车辆用铸钢件 第二部分:金相组织检验图谱。
TB/T 2478-1993弹条金相组织评级图
TB/T 2451-1993铸钢中非金属夹杂物金相检验
TB/T 2944-1999铁道用碳素钢锻件
DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加珠光体球化组织特征
DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加贝氏体或贝氏体球化组织特征
DL/T 1422-2015 18Cr-8Ni系列奥氏体不锈钢锅炉管显微组织老化评级标准
ISO 4499-2016硬质合金--显微结构的金相测定
ASTM A262-2015奥氏体不锈钢晶间腐蚀敏感性检测规程
ASTM E45-2013钢中夹杂物含量的评定方法
软件系统内包含了150个类别约700个常用子模块,基本上覆盖了常用的金相标准,适应绝大多数单位金相分析和检验的要求;

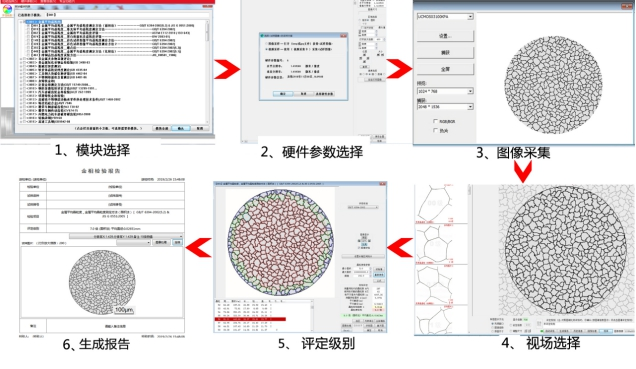

基本功能:
1、评定级别
正确选择材料的执行标准,通过金相显微镜的摄像系统,把试样金相组织图片捕获拍照,进入评定级别界面:
(1)自动评级:在金相标准中有定量标准的(比如计算公式,百分比范围等),软件自动评级,给出金相级别,生成金相检测报告。
(2)比较评级:软件还可以根据样图和图库中的图谱进行对比,人为确定级别。
2、几何测量
软件提供了距离、矩形、圆形、多边形、折线长度、角度、直线夹角、弧度,点到圆心测量等多种测量工具,来满足用户的基本几何测量功能,得到相关测量数据。
(1)数据导出:测量后的数据,可生成专用的图文并茂测量报告,也可直接导入EXCEL。
(2)保存图像:测量后的数据,可以实现与图片的自动融合,直观明了展示测量部位的准确性。
3、查看图库
软件提供了查看图库功能,为用户提供了最新的国家标准级别图库。
4、定倍打印
软件提供了定倍打印功能,用户可以根据实际打印倍数要求,实现图片的定倍打印。
5、图像拼接
对于需要检测更大视场要求的客户,软件中提供了图像拼接功能,来实现更大视场图像拍摄的需求,解决了显微镜视野范围不足所造成的无法拍摄图片的尴尬。
6、专业功能
为客户提供了专业功能定制窗口,可以根据客户的需求定制相关功能模块:如图像的共聚焦、三维光图、图像数据库、图像对比。
2024版金相分析软件系统组成:
1、软件程序2024(U盘);
2、加密狗:USB型+动态码验证;
3、文字资料:《使用说明书》(在U盘上);
4、0.01mm测微标尺。
5、CCD摄像装置。
6、适配镜接口。
