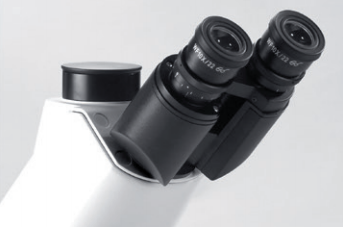

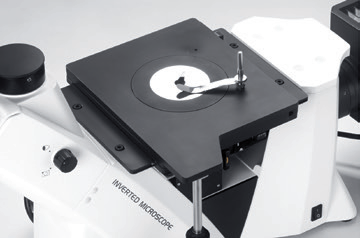

超大视野目镜，视场数可达到 22mm ，观察更加平展舒适 超大面积三层机械移动载物台，使您的样本选择更加广泛

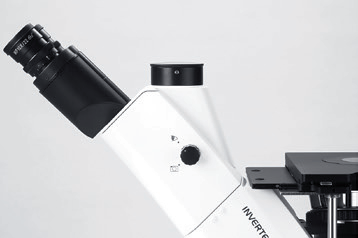

两档转换式观察筒：100% 观察；20% 观察，同时 80% 摄影 可实现明暗场观察功能（选配）

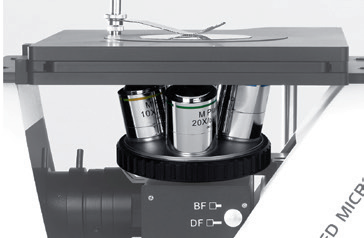

偏光观察附件，起偏器、检偏器用于简易偏光观察 长工作距离无限远平场半复物镜
适用范围：
金相显微镜用于鉴别和分析各种金属、合金材料和非金属材料的组织结构，广泛应用于工厂或实验室进行原材料检验；铸件质量鉴定或材料处理后的金相组织分析；以及对表面裂纹和喷涂等一些表面现象进行研究工作，是钢铁、有色金属材料、铸件、镀层的金相分析；地质学的岩相分析；以及工业领域对化合物与陶瓷等进行微观研究的有效手段，是金属学和材料学研究材料组织结构的必备仪器，也是科研教学领域得力助手。
功能：

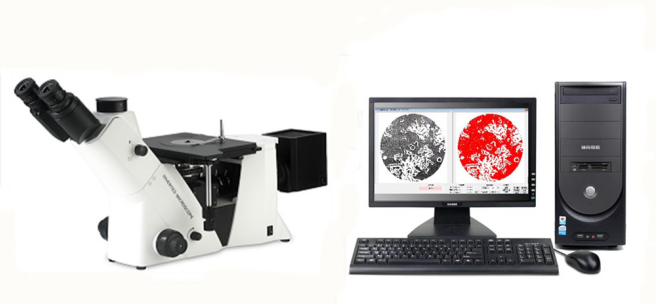

◇仪器配置了CCD摄像系统，可实时采集金相图谱，便于现场多人观察、比对和分析研究，进行定标对比、评级及定倍打印；
◇可由计算机对图像进行各种处理、编辑、保存和输出 (如打印等) 或进入多媒体系统及电子信箱；
◇系统还配置了专业定量金相图像分析计算机操作系统软件，对采集的试样图谱进行实时测量、评级(符合国标及其他相关行业标准)、分析、统计及输出图文报告；
◇系统配置科学、操作简易，广泛应用于工矿、质量检验、科研及教学等企事业单位。
MS600参数配置表
型 号 | MS600 | 明细 |
光学系统 | （OTICS) 无限远色差校正光学系统 | 1 |
观察筒 | 铰链式三目观察筒，45°倾斜,瞳距调节 48 ～ 76mm | 1 |
大视野目镜 | 10X/φ22mm | 1 |
大视野目镜 | 10X/φ22mm（带分划尺） | 1 |
长工作距无限远平场半复物镜 | LMPlan FL5X N.A 0.15 WD21.00 | 1 |
LMPlan FL10X N.A 0.3 WD20.00 | 1 |
LMPlan FL20X N.A 0.4 WD15.00 | 1 |
LMPlan FL50X N.A 0.55 WD10.00 | 1 |
LMPlan FL100X(干) N.A 0.85 WD3.00 | 选配 |
物镜转换器 | 五孔转换器 | 1 |
载物台 | 机械移动载物台，面积 210mm×180mm，移动范围 50mm×50mm，游标刻度 0.1mm | 1 |
调焦机构 | 粗微动同轴调焦，行程12mm，每圈0.2mm，格值2μm，粗调带松紧调节 | 1 |
偏光装置 | 起偏器、检偏器 | 1 |
光源 | 12V/50W（宽电压输入：100V ～ 240V） | 1 |
摄像接口 | 0.5X C-Mount接口 | 1 |
测微尺 | 0.01mm 格值 | 1 |
金相分析软件 | 2022版金相分析软件 | 1 |
电脑 | 联想台式电脑 | 1 |
数码摄像装置 | 索尼500万USB2.0高清相机 | 1 |
相机 | 索尼1200万USB3.0高清相机 | 选配 |
2024版金相图像分析软件系统
概述：
2024版金相图像分析软件系统，是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求，提高产品合格率，助力各实验室检验水平的提升，我们搜集各行业专家老师的需求意见，开发本套2020版金相图像分析软件系统。
软件系统内包含了150个类别约700个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别，满足行业检测要求。
鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。
特性：
软件安装更直观简洁
全新的软件安装、注册、标定引导模式，简单明了，通过默认提示即可完成。
正版软件保证体系
软件安装完成后，首先进行正版软件激活，其次进行电脑硬件ID注册，从而保证客户正版权益。
需求标准可定制
标准检测模块外，可根据客户需求，特殊定制检测模块，如：企业标准、特殊行业标准等。
报告模板可修改
可为不同企业量身定做报告模板。
正版软件可升级
依据国家标准化委员会标准推行时间，进行软件免费升级。
适用电脑系统广
本软件可在Windows 7、Windows10 下安装运行。
最新的金相软件标准：---部分摘选
GB/T 6394-2017晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）
GB/T 10561-2005/ISO 4967:1998钢中非金属夹杂物含量的测定
GB/T 7216-2009灰铸铁：石墨分布形状、石墨长度、珠光体数量、碳化物数量等
GB/T 9441-2009球墨铸铁：球化率、石墨大小、珠光体数量、碳化物数量等
GB/T 26656-2011蠕墨铸铁：石墨形态、蠕化率、珠光体数量、磷共晶数量、碳化物数量等
GB/T 18254-2016高碳铬轴承钢金相检验
GB/T 34891-2017滚动轴承_高碳铬轴承钢零件热处理技术条件
GB/T 1499.2-2018钢筋混凝土用钢第2部分：热轧带肋钢筋
GB/T 1299-2014工模具钢
GB/T 3246.1-2012变形铝及铝合金制品组织检验方法_第1部分_显微组织检验方法
GB/T 13925-2010铸造高锰钢：未溶碳化物的级别、析出碳化物的级别、过热碳化物的级别
JB/T 7946-2017铸造铝合金金相
JB/T 1255-2014滚动轴承_高碳铬轴承钢零件热处理技术条件
JB/T 9986-2013工具热处理金相检验
QC/T 262-1999汽车渗碳齿轮金相检验：马氏体针长、碳化物、奥氏体评级、奥氏体含量
QC/T 502-1999汽车感应淬火零件金相检验
QC/T 553-2008汽车发动机铸造铝活塞 金相检验
TB/T2942.2-2018机车车辆用铸钢件 第二部分：金相组织检验图谱。
TB/T 2478-1993弹条金相组织评级图
TB/T 2451-1993铸钢中非金属夹杂物金相检验
TB/T 2944-1999铁道用碳素钢锻件
DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加珠光体球化组织特征
DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加贝氏体或贝氏体球化组织特征
DL/T 1422-2015 18Cr-8Ni系列奥氏体不锈钢锅炉管显微组织老化评级标准
ISO 4499-2016硬质合金--显微结构的金相测定
ASTM A262-2015奥氏体不锈钢晶间腐蚀敏感性检测规程
ASTM E45-2013钢中夹杂物含量的评定方法
软件系统内包含了150个类别约700个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求；
基本功能：
1、评定级别
正确选择材料的执行标准，通过金相显微镜的摄像系统，把试样金相组织图片捕获拍照，进入评定级别界面：
（1）自动评级：在金相标准中有定量标准的（比如计算公式，百分比范围等），软件自动评级，给出金相级别，生成金相检测报告。
（2）比较评级：软件还可以根据样图和图库中的图谱进行对比，人为确定级别。
2、几何测量
软件提供了距离、矩形、圆形、多边形、折线长度、角度、直线夹角、弧度，点到圆心测量等多种测量工具，来满足用户的基本几何测量功能，得到相关测量数据。
（1）数据导出：测量后的数据，可生成专用的图文并茂测量报告，也可直接导入EXCEL。
（2）保存图像：测量后的数据，可以实现与图片的自动融合，直观明了展示测量部位的准确性。
3、查看图库
软件提供了查看图库功能，为用户提供了最新的国家标准级别图库。
4、定倍打印
软件提供了定倍打印功能，用户可以根据实际打印倍数要求，实现图片的定倍打印。
5、图像拼接
对于需要检测更大视场要求的客户，软件中提供了图像拼接功能，来实现更大视场图像拍摄的需求，解决了显微镜视野范围不足所造成的无法拍摄图片的尴尬。
6、专业功能
为客户提供了专业功能定制窗口，可以根据客户的需求定制相关功能模块：如图像的共聚焦、三维光图、图像数据库、图像对比。
2024版金相分析软件系统组成：
1、软件程序2024（U盘）；
2、加密狗：USB型+动态码验证；
3、文字资料：《使用说明书》（在U盘上）；
4、0.01mm测微标尺。
5、CCD摄像装置。
6、适配镜接口。
