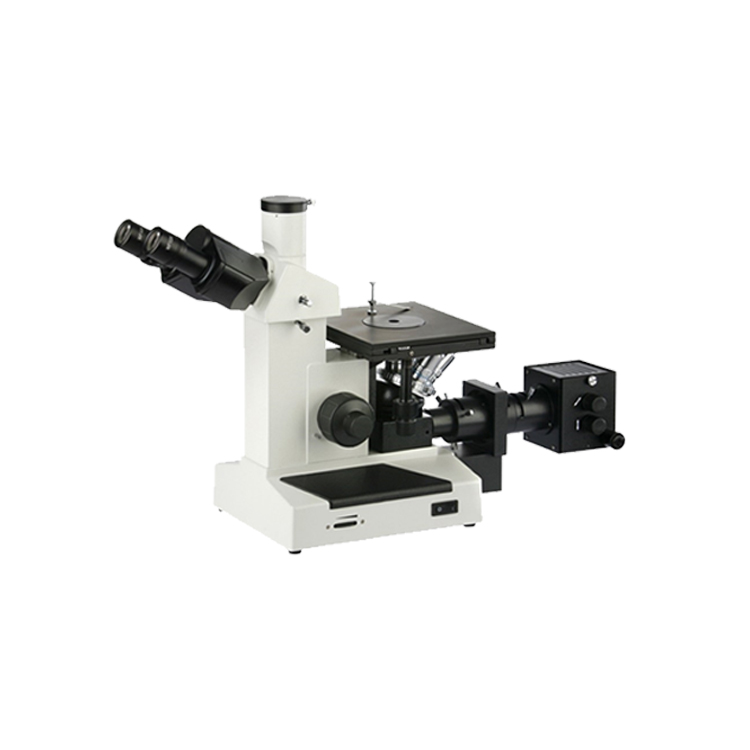

※系统简介：
倒置金相显微镜系统是将传统的光学显微镜与计算机（数码相机）通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机（数码相机）显示屏幕上观察实时动态图像，并能将所需要的图片进行编辑、保存和打印。
※性能特点：
1、大视野目镜，视场大而清晰。
2、粗微动同轴调焦机构，粗动松紧可调，带限位锁紧装置。
3、柯勒照明系统，亮度可调。
4、可自由切换正常观察与偏光观察，可进行100%透光摄影。
※标准配置：
型号 | 4XC-MS |
目镜 | 大视野 WF10X(Φ18mm) |
物镜 | 平场消色差物镜(无盖玻片) PL 10X/0.25 |
平场消色差物镜(无盖玻片) PL 20X/0.40 |
平场消色差物镜(无盖玻片) PL 40X/0.60 |
平场消色差物镜(无盖玻片) PL 100X/0.75 （油） |
目镜筒 | 三目镜,倾斜30˚,(内置检偏振片,可进行切换) |
照明系统 | 柯勒照明系统，6V 20W,卤素灯, 亮度可调 |
调焦机构 | 粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置 |
转换器 | 四孔(内向式滚珠内定位) |
载物台 | 双层机械移动式(尺寸:180mmX150mm,移动范围:15mmX15mm) |
系统配置
1.金相显微镜： 三目倒置金相显微镜4XC
2.适 配 镜： 专用适配镜（显微镜与CCD接口专用镜头）
3.图像系统： USB工业相机(500万索尼芯片高清CMOS相机)
4.图像分析系统：专业定量金相分析计算机操作系统 (2024版金相分析软件)
5.电脑和打印机：设备专用电脑（8G内存，250G硬盘，22寸显示器）
金相显微镜成套性
⑴ 仪器主体 | ⑸ 平场物镜 | ⑼ 合成浸油 | ⒀ 备用灯泡 | ⒄ 出厂合格证 |
⑵ 光源组 | ⑹ 平场目镜 | ⑽ 滤色片 | ⒁ 备用保险丝 | ⒅ 使用说明书 |
⑶ 三目镜筒 | ⑺ 分划目镜（选配） | ⑾ 载物板 | ⒂ 电源线 | ⒆ 产品装箱单 |
⑷ 转接口 | ⑻ 测微尺（选配） | ⑿ 弹性夹 | ⒃ 仪器防尘罩 | ⒇ 产品保修卡 |
选配件
⑴ 平场物镜PL | 4×,5×,10×,20×,25×,40×,50×,60×,80×,100×油 (其中部分长工作距PLL) |
⑵ 平场目镜PL | 5×, 10×,12.5×,16×,20× |
金相分析软件介绍JX2024
概述：
2024版金相图像分析软件系统，是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求，提高产品合格率，助力各实验室检验水平的提升，我们搜集各行业专家老师的需求意见，开发本套2020版金相图像分析软件系统。
软件系统内包含了150个类别约700个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别，满足行业检测要求。
鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。
特性：
软件安装更直观简洁
全新的软件安装、注册、标定引导模式，简单明了，通过默认提示即可完成。
正版软件保证体系
软件安装完成后，首先进行正版软件激活，其次进行电脑硬件ID注册，从而保证客户正版权益。
需求标准可定制
标准检测模块外，可根据客户需求，特殊定制检测模块，如：企业标准、特殊行业标准等。
报告模板可修改
可为不同企业量身定做报告模板。
正版软件可升级
依据国家标准化委员会标准推行时间，进行软件免费升级。
适用电脑系统广
本软件可在Windows 7、Windows10 下安装运行。
最新的金相软件标准：---部分摘选
GB/T 6394-2017晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）
GB/T 10561-2005/ISO 4967:1998钢中非金属夹杂物含量的测定
GB/T 7216-2009灰铸铁：石墨分布形状、石墨长度、珠光体数量、碳化物数量等
GB/T 9441-2009球墨铸铁：球化率、石墨大小、珠光体数量、碳化物数量等
GB/T 26656-2011蠕墨铸铁：石墨形态、蠕化率、珠光体数量、磷共晶数量、碳化物数量等
GB/T 18254-2016高碳铬轴承钢金相检验
GB/T 34891-2017滚动轴承_高碳铬轴承钢零件热处理技术条件
GB/T 1499.2-2018钢筋混凝土用钢第2部分：热轧带肋钢筋
GB/T 1299-2014工模具钢
GB/T 3246.1-2012变形铝及铝合金制品组织检验方法_第1部分_显微组织检验方法
GB/T 13925-2010铸造高锰钢：未溶碳化物的级别、析出碳化物的级别、过热碳化物的级别
JB/T 7946-2017铸造铝合金金相
JB/T 1255-2014滚动轴承_高碳铬轴承钢零件热处理技术条件
JB/T 9986-2013工具热处理金相检验
QC/T 262-1999汽车渗碳齿轮金相检验：马氏体针长、碳化物、奥氏体评级、奥氏体含量
QC/T 502-1999汽车感应淬火零件金相检验
QC/T 553-2008汽车发动机铸造铝活塞 金相检验
TB/T2942.2-2018机车车辆用铸钢件 第二部分：金相组织检验图谱。
TB/T 2478-1993弹条金相组织评级图
TB/T 2451-1993铸钢中非金属夹杂物金相检验
TB/T 2944-1999铁道用碳素钢锻件
DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加珠光体球化组织特征
DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加贝氏体或贝氏体球化组织特征
DL/T 1422-2015 18Cr-8Ni系列奥氏体不锈钢锅炉管显微组织老化评级标准
ISO 4499-2016硬质合金--显微结构的金相测定
ASTM A262-2015奥氏体不锈钢晶间腐蚀敏感性检测规程
ASTM E45-2013钢中夹杂物含量的评定方法
软件系统内包含了150个类别约700个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求；
基本功能：
1、
2、
3、
4、
5、
评定级别
正确选择材料的执行标准，通过金相显微镜的摄像系统，把试样金相组织图片捕获拍照，进入评定级别界面：
（1）自动评级：在金相标准中有定量标准的（比如计算公式，百分比范围等），软件自动评级，给出金相级别，生成金相检测报告。
（2）比较评级：软件还可以根据样图和图库中的图谱进行对比，人为确定级别。
6、几何测量
软件提供了距离、矩形、圆形、多边形、折线长度、角度、直线夹角、弧度，点到圆心测量等多种测量工具，来满足用户的基本几何测量功能，得到相关测量数据。
（1）数据导出：测量后的数据，可生成专用的图文并茂测量报告，也可直接导入EXCEL。
（2）保存图像：测量后的数据，可以实现与图片的自动融合，直观明了展示测量部位的准确性。
7、查看图库
软件提供了查看图库功能，为用户提供了最新的国家标准级别图库。
8、定倍打印
软件提供了定倍打印功能，用户可以根据实际打印倍数要求，实现图片的定倍打印。
9、图像拼接
对于需要检测更大视场要求的客户，软件中提供了图像拼接功能，来实现更大视场图像拍摄的需求，解决了显微镜视野范围不足所造成的无法拍摄图片的尴尬。
10、专业功能
为客户提供了专业功能定制窗口，可以根据客户的需求定制相关功能模块：如图像的共聚焦、三维光图、图像数据库、图像对比。
2024版金相分析软件系统组成：
1、软件程序2024（U盘）；
2、加密狗：USB型+动态码验证；
3、文字资料：《使用说明书》（在U盘上）；
4、0.01mm测微标尺。
5、500万索尼芯片CCD摄像装置。
6、电脑
